Agujeros y recortes cerca del plegado: a qué distancia ubicarlos
Por qué un agujero dentro de la zona de la matriz se deforma, cuál es la distancia mínima a la línea de plegado y qué son las líneas de matriz que aparecen en los planos.

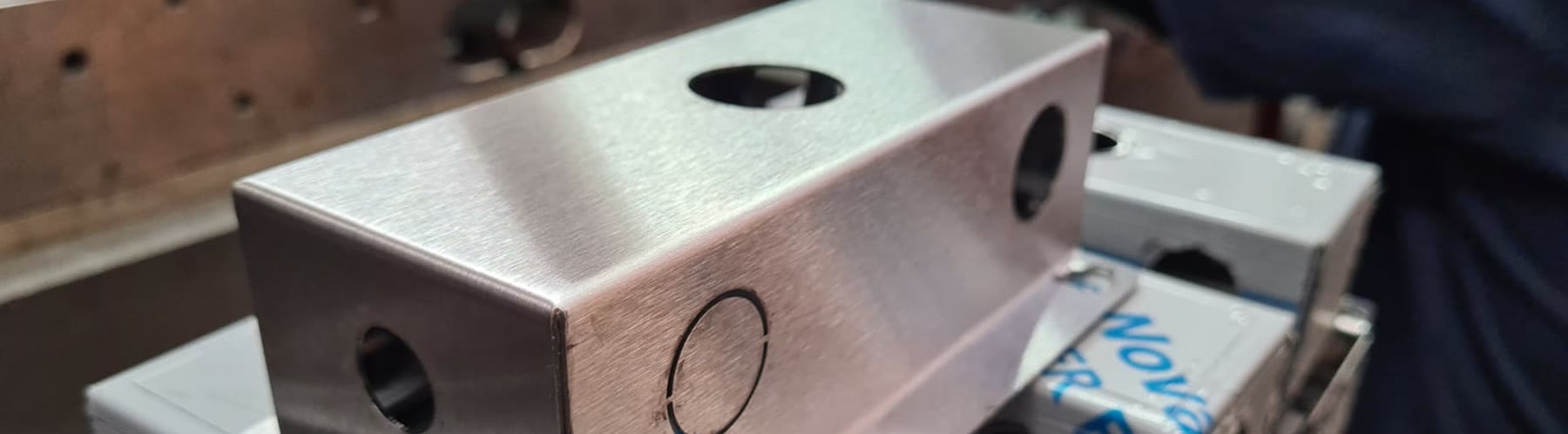

Los agujeros, ranuras y recortes grandes ubicados muy cerca del doblez generan una presión despareja durante el plegado. El resultado: el agujero se estira, la línea de doblez se corre y el plegado no queda a escuadra. Se evita con una regla simple de distancia.
El problema
Mientras el punzón empuja, la chapa se apoya y se arrastra sobre los dos hombros de la matriz. Todo lo que esté dentro de ese ancho trabaja: si hay un agujero, el material alrededor cede y el agujero se deforma.
La regla: fuera del ancho de la matriz
Si algún elemento de tu diseño cae dentro de esa zona, eliminalo o cambiá su ubicación. En el ejemplo, la matriz apoya en una franja de 16 mm: 8 mm a cada lado de la línea de plegado. Un agujero dentro de esa franja se deforma; uno fuera de ella, no.
El ancho de la matriz depende del espesor del material, así que la distancia mínima también. Si no sabés qué matriz corresponde a tu pieza, consultanos y te pasamos la medida.
Cómo leer los planos de ejemplo
En nuestros planos de ejemplo, la línea de plegado es la línea punteada central. Las dos líneas de arriba y de abajo marcan dónde apoya la matriz: son solo ilustrativas, no hace falta que las dibujes en tus planos.
Qué son las líneas de matriz
Las líneas de matriz representan el ancho total de la herramienta que usamos para formar la pieza. Cuando la chapa se pliega, quedan marcas de contacto en los lugares donde la matriz la toca: esas marcas son las líneas de matriz.
Su ancho varía según el espesor del material, porque depende de la matriz usada. En piezas a la vista, como las de acero inoxidable pulido, conviene tenerlo en cuenta al decidir de qué lado va cada doblez.
