Ala mínima de plegado: la tabla por espesor y cómo usarla
Cuánto material necesita cada espesor para apoyar en la matriz y plegarse bien a 90°, con la tabla completa de 0,5 a 8 mm y un plano de ejemplo.
El ala mínima es la medida más chica que puede tener un ala para que el plegado salga bien. Por debajo de esa medida, la chapa no llega a apoyar en los dos hombros de la matriz y el doblez se deforma o directamente no se puede hacer.
Por qué existe un mínimo

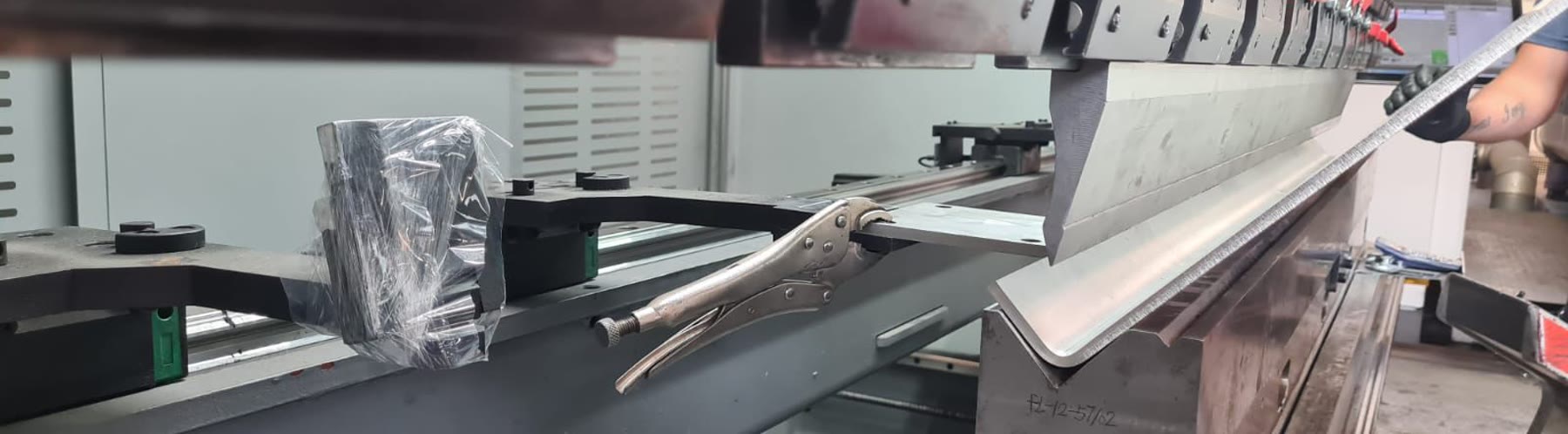

Al plegar, el punzón empuja la chapa dentro de la V de la matriz. Si el ala es demasiado corta para esa matriz, en algún momento del golpe el borde se cae dentro de la V. A partir de ahí la fuerza deja de repartirse bien: el ala se deforma, el ángulo no cierra y la pieza puede correrse.
Cuanto más grueso es el material, más ancha es la matriz que hace falta y, por lo tanto, más larga tiene que ser el ala.
Tabla de alas mínimas (plegado a 90°)
La tabla vale para golpes simples a 90° e indica la medida mínima interna del ala para que el plegado se haga correctamente.
| Espesor (mm) | Ala mínima interna (mm) |
|---|---|
| 0,5 / 0,7 | 6 |
| 1 | 7 |
| 1,2 | 7 |
| 1,6 | 10 |
| 2 | 11 |
| 2,5 | 12 |
| 3 / 3,175 | 15 |
| 4 | 20 |
| 4,75 / 5 | 25 / 26 |
| 6 / 6,35 | 36 / 37 |
| 7,9 / 8 | 40 |
Cómo leerla en un plano
Tomá el espesor de tu chapa, buscá su fila y compará con la medida interna de cada ala de la pieza plegada. Si alguna queda por debajo, tenés tres caminos: alargar el ala, cambiar el espesor o rediseñar esa parte de la pieza.
Lo ideal es mandarnos las dos vistas: el desarrollo (la chapa plana, con las líneas de plegado) y la pieza plegada con sus cotas. Así verificamos el apoyo de cada ala antes de cortar.
Qué pasa cuando el ala no llega
- El doblez sale deformado o con el ángulo abierto.
- La pieza puede correrse durante el golpe y quedar fuera de tolerancia.
- Aparece el arrastre: la pieza patea hacia el operario.
Estos casos, y sus soluciones, están en la nota sobre cortes diagonales, piezas sin apoyo y arrastre.
